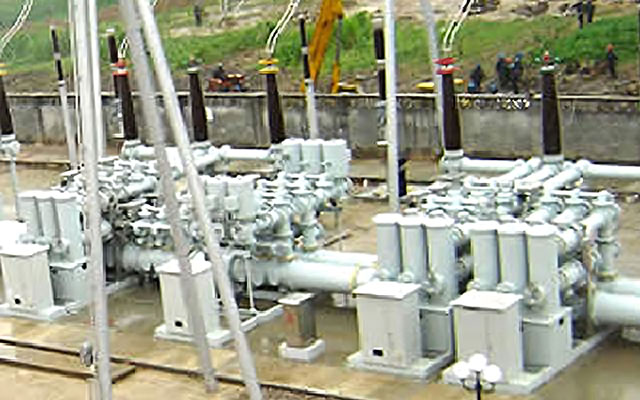

سوئیچگیر سری S – ۷۲.۵/۱۲۶/۱۴۵ (L) GIS
سوئیچگیرهای GIS (Gas-Insulated Switchgear) فشار قوی، یک نوع سوئیچگیر عایق گازی است که برای کنترل، اندازهگیری، حفاظت و قطع و وصل خطوط انتقال برق در سیستمهای قدرت طراحی شده است. این مدل GIS به عنوان سوئیچگیر فشار قوی سهفاز AC عمل کرده و شامل تجهیزات اصلی پست برق از جمله قطعکننده مدار (Circuit Breaker)، دژنکتور (Disconnector)، کلید ارت (Earthing Switch)، ترانسفورماتور ولتاژ (Voltage Transformer)، ترانسفورماتور جریان (Current Transformer) و برقگیر (Surge Arrester) میباشد. تمامی این اجزا به صورت سهفاز در یک محفظه کاملاً عایق قرار دارند. این مدل GIS، بسته به نیازهای مختلف اتصالات، میتواند به خطوط ورودی و خروجی از طریق بوشینگ یا کابل متصل شود و یا بهطور مستقیم به ترانسفورماتور وصل گردد.
ویژگیهای اصلی
- مکانیزم فاقد روغن یا گاز بوده و با ساختاری ساده طراحی شده است که نگهداری آسان و عملکردی مطمئن را فراهم میکند.
- محفظه از آلیاژ آلومینیوم ساخته شده که وزن سبک، کاهش دمای عملیاتی و مقاومت بالا در برابر خوردگی را تضمین میکند.
- سیستمهای دوگانه آببندی برای اطمینان از گازبندی کامل به کار رفتهاند و نرخ نشتی گاز سالانه کمتر از ۰.۵ درصد است.
- این تجهیز عملکردی برتر در عایقبندی، هدایت الکتریکی و تحمل جریان ارائه میدهد.
پارامترهای فنی
| Value | Unit | Specifications / Parameter | |||
|---|---|---|---|---|---|
| 72.5 | kV | Rated voltage | |||
| 3150 / 2000 | A | Rated current | |||
| 60 / 50 | Hz | Rated frequency | |||
| 40 | kA | Rated short-time withstand current (r.m.s.) | |||
| 104 / 100 | kA | ||||
| 140 | 230 | 275 | kV | To earth and between phases | Rated one-minute power-frequency withstand voltage (r.m.s.) |
| 160 | 265 | 315 | kV | Across isolating distance | |
| 325 | 550 | 650 | kV | To earth and between phases | Rated lightning impulse withstand voltage |
| 375 | 630 | 750 | kV | ||
| 0.6 | MPa | Rated SF₆ gas pressure (at 20°C) | |||
| 0.4 | MPa | ||||
| ≤0.5 | % | Annual SF₆ leakage rate | |||
