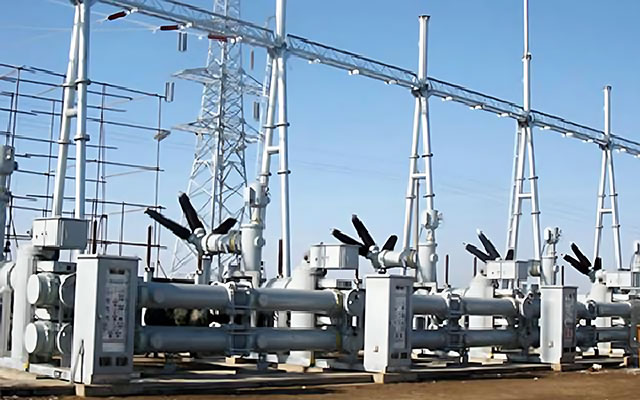

سوئیچگیر سری S - ۷۲.۵/۱۲۶/۱۴۵ (L)
سوئیچگیر GIS (Gas-Insulated Switchgear) فشار قوی، یک تجهیز الکتریکی یکپارچه و فشرده با قابلیت اطمینان بسیار بالا است که برای کنترل، اندازهگیری، حفاظت و قطع و وصل خطوط انتقال و توزیع برق در سیستمهای قدرت طراحی شده است. این تجهیز بهصورت سوئیچگیر سهفاز AC فشار قوی عمل کرده و مجموعه کاملی از تجهیزات اصلی پست برق شامل قطعکننده مدار (Circuit Breaker)، دژنکتور (Disconnector)، کلید ارت (Earthing Switch)، ترانسفورماتور ولتاژ (VT)، ترانسفورماتور جریان (CT) و برقگیر (Surge Arrester) را در یک محفظه کاملاً عایق و فشرده در خود جای داده است.
این محصول دارای گزارشهای کامل (Type Test) برای فرکانسهای ۵۰ و ۶۰ هرتز و با سطح عملکرد E2-M2-C2 است. عملکرد مطمئن این تجهیزات در شرایط محیطی سخت از جمله دمای بالا، رطوبت زیاد، آلودگی شدید، ارتفاعات بالا و مناطق با دمای بسیار پایین به اثبات رسیده و پاسخگوی نیازهای بهرهبرداری در شبکههای برق مدرن است.
- در این سری از سوئیچگیرها، دژنکتور و کلید ارت در قالب یک کلید سهحالته DS/ES طراحی شدهاند که ضمن کاهش ابعاد تجهیزات، انعطافپذیری بالایی در پیکربندی، قابلیت قفل مکانیکی فیزیکی و سطح بالایی از ایمنی و قابلیت اطمینان را فراهم میکند. همچنین مکانیزم عملکرد تجهیزات بدون استفاده از روغن و گاز بوده و با ساختاری ساده، نیاز به نگهداری حداقلی و عملکردی پایدار را تضمین میکند.
- محفظه اصلی سوئیچگیر از آلیاژ آلومینیوم مقاوم ساخته شده است که علاوه بر کاهش وزن، موجب کاهش افزایش دما در حین بهرهبرداری و افزایش مقاومت در برابر خوردگی میشود. سیستم آببندی دوگانه بهکاررفته در این تجهیزات، قابلیت اطمینان بالایی در حفظ گاز عایقی ایجاد کرده و نرخ نشت سالانه گاز را به کمتر از ۰.۱ درصد میرساند.
- این سری از سوئیچگیرهای GIS از عملکرد بسیار مطلوب در زمینه عایقبندی، هدایت الکتریکی و انتقال جریان برخوردار بوده و در صورت نیاز میتوان آن را به فناوریهای پیشرفتهای نظیر سیستمهای هوشمند یکپارچه، کنترل توالی تکدکمهای (One-Key Sequential Control)، گازهای عایقی ترکیبی و مکانیزمهای محرکه هوشمند مجهز کرد. این قابلیتها امکان پیادهسازی راهکارهای نوین و هوشمند را در پروژههای شبکه برق فراهم میکنند.
پارامترهای فنی
| Data | Unit | Item | ||
|---|---|---|---|---|
| 50 / 60 | Hz | Rated frequency | ||
| 126 / 145 | kV | Rated voltage | ||
| 3150 | A | Rated current | ||
| (230/230/230 (+73) ) / (275/275/315) | kV | Rated Short-duration power frequency withstand voltage | ||
| (550/550/550 (+103) ) / (650/650/750) | kV | Rated lightning impulse withstand Voltage | ||
| 40 | kA | Rated short time withstand current | ||
| 4 | s | Rated duration of short circuit | ||
| 100 | kA | Rated peak withstand current(peak) | ||
| <0.3% | Maximum SF6 leakage rate /year | |||
| other chamber | Circuit breaker chamber | MPa | SF₆ Rated gas pressure (20°C) | |
| 0.4 | 0.6 | |||
| Data | Unit | Item | ||||
|---|---|---|---|---|---|---|
| O-0.3s-CO-180s-CO | Rated operating sequence | |||||
| 28 ± 4 ms | ms | Rated closing time | ||||
| 80 ± 10 | ms | Rated opening time | ||||
| 5 (+0.5 / -0.2) | m/s | Rated opening speed | ||||
| 2.5 ± 0.5 | m/s | Rated closing speed | ||||
| <= 3 | ms | Maximum difference touching during opening in poles | ||||
| <= 5 | ms | Maximum difference touching during closing in poles | ||||
| 55 ± 5 | ms | Total break time | ||||
| 0.3 | s | O-C time | ||||
| <= 60 | ms | C-O time | ||||
| 10000 | times | Mechanical endurance | ||||
| 1.5 | First pole to clear factor | Rated breaking capacity | ||||
| 40 | kA | Rated short circuit breaking current | ||||
| 10 | kA | Rated out-of-phase breaking current | ||||
| 30/36 | kA | Rated short line fault breaking current L75/L90 | ||||
| 31.5 | A | Rated line-charging current | ||||
| 20 | times | Number of operations possible at rated short circuit current | ||||
| 100 | kA | Rated short circuit making current | ||||
