سکسیونر مدل Ds-۱۰~50D/J5000-۲۵
سکسیونر جریان مستقیم ولتاژ بالای مدل Ds-۱۰~50D/J5000-۲۵ به طور گستردهای در سمت ولتاژ پایین میدان DC ایستگاههای مبدل DC استفاده میشود. این محصول عمدتاً در باسبار خنثی، سمت ولتاژ پایین فیلتر DC و هادی زمین کاربرد دارد.
ساختار محصول

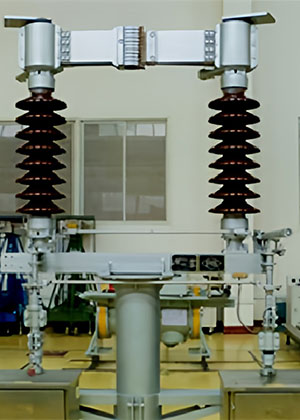

این سکسیونر از ساختار دو ستونه، بازشو افقی با یک نقطه شکست بهره میبرد و عمدتاً شامل مجموعه پایه، مقرههای DC، سیستم رسانا، مکانیزم عملیاتی موتوری و سایر اجزا است. بر اساس نیاز، این محصول میتواند با یک یا دو کلید زمین تجهیز شود. کلید زمین از ساختار خطی مستقیم استفاده کرده و به صورت عمودی نسبت به سکسیونر چیدمان میشود. عملیات باز و بسته شدن سکسیونر و کلید زمین توسط مکانیزم موتوری CJ11A انجام میشود. سکسیونر و کلید زمین با استفاده از ساختار فنر صفحهای با فشار خارجی طراحی شدهاند.
ویژگیهای اصلی
- سطح عایقی نامی این محصول مطابق با الزامات ارتفاع ۲۰۰۰ متر طراحی شده و نیازهای عایقی سکسیونر جریان مستقیم و کلید زمین در پروژههای انتقال DC با ولتاژ ۵۰۰± کیلوولت را برآورده میکند.
- جریان نامی ۵۰۰۰ آمپر DC، عمر مکانیکی ۵۰۰۰ سیکل، و عملکرد فنی پایدار و قابل اطمینان از ویژگیهای این محصول است.
- سیستم تماس از ساختار فنر صفحهای با فشار خارجی استفاده میکند. یک پد عایق بین فنر صفحهای و انگشتک تماس نصب شده است تا خرابیهای ناشی از جریان و گرمای طولانیمدت فنر حذف شود. ساختار مونتاژ ثابت بین انگشتک تماس و پایه تماس استفاده شده است که به طور مؤثری قابلیت اطمینان سطح تماس رسانا را افزایش میدهد. کلید زمین متصل از ساختار خطی مستقیم استفاده میکند و بهصورت عمودی نسبت به سکسیونر قرار دارد. ساختار ساده و عملکرد قابل اطمینان از ویژگیهای این طراحی است.
شرایط محیطی سرویس
- دمای هوای محیطی: ℃۴۰+～℃۴۰– درجه سانتیگراد
- ارتفاع: حداکثر ۲۰۰۰ متر
- سرعت باد: حداکثر ۳۴ متر بر ثانیه
- ضخامت یخزدگی: حداکثر ۲۰ میلیمتر
- شدت زلزله: تا ۹ درجه ریشتر
- محل نصب: محل نصب باید عاری از لرزش شدید، مواد قابل اشتعال یا انفجار و همچنین مواد شیمیایی خورنده باشد.
پارامترهای فنی
| مشخصات | واحد | مقدار | ||
|---|---|---|---|---|
| نوع محصول | - | Ds-10D | Ds-50D | |
| ولتاژ نامی DC | kV | 10 | 50 | |
| جریان نامی DC | A | 5000 | 5000 | |
| سطح عایق نامی | ولتاژ قابل تحمل DC به مدت ۶۰ دقیقه (خشک، مرطوب) | kV | 15 | 75 |
| ولتاژ ضربهای قابل تحمل در برابر صاعقه (پیک ۱.۲/۵۰ میلیثانیه) | kV | تا زمین: ۱۵۰ شکست | تا زمین: ۴۵۰ شکست | |
| ولتاژ قابل تحمل در برابر ضربههای عملیاتی (پیک ۲۵۰/۲۵۰۰ میلیثانیه) | kV | تا زمین: ۱۰۰ شکست | تا زمین: ۳۴۰ شکست | |
| جریان کوتاهمدت قابل تحمل سکسیونر | kA | ۲۵ (۳ ثانیه) | ||
| جریان کوتاهمدت قابل تحمل کلید زمین متصل به سکسیونر | kA | |||
| جریان اوج قابل تحمل سکسیونر | kA | 63 | ||
| جریان اوج قابل تحمل کلید زمین متصل به سکسیونر | kA | |||
| بار مکانیکی استاتیک ترمینال | N | طولی: ۲۰۰۰ | ||
| افقی: ۱۵۰۰ | ||||
| عمودی: ۱۲۵۰ | ||||
