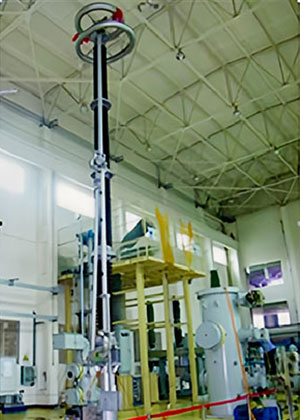

سکسیونر مدل Ds-۱۱۰۰/J63
سکسیونر زمین ولتاژ بالای مدل Ds-۱۱۰۰/J63 از ساختار پلاگین تاشو استفاده میکند که به طور مؤثر فضای اشغالشده را کاهش داده و هزینه ساخت نیروگاه را کاهش میدهد. این سکسیونر با استفاده از وزنه تعادل و فنر تعادل برای تعدیل تغییرات انرژی پتانسیل، عملیات انعطافپذیر و راحتی ارائه میدهد و فرآیند باز و بسته شدن آن پایدار و قابل اطمینان است. پس از بسته شدن، میله پشتیبان و محور زمین یک ساختار مثلثی تشکیل میدهند که موجب افزایش استحکام و پایداری محصول میشود. با تحمل جریان کوتاهمدت نامی ۶۳ کیلوآمپر (۳ ثانیه) و عمر مکانیکی ۵۰۰۰ سیکل، این محصول دارای عملکرد فنی پایدار و قابل اعتماد است.
سکسیونر زمین Ds-۱۱۰۰/J63 از ساختار پلاگین تاشو بهره میبرد. این طراحی موجب کاهش فضای اشغالی و بهبود عملکرد مکانیکی در کاربردهای ولتاژ بالا میشود و شامل پایه، مقرههای نگهدارنده، قطعات هادی، مکانیزم عملیاتی و سایر اجزا میباشد.
این محصول مطابق با استانداردها و شرایط فنی زیر تولید میشود:
- GB 1985-2004 سکسیونرها و کلیدهای زمین ولتاژ بالا برای جریان متناوب
- GB/T 191-2008 نشانهگذاری تصویری بستهبندی برای جابجایی کالا
- GB/T 4585-2004 آزمایشهای آلودگی مصنوعی برای مقرههای ولتاژ بالا در سیستمهای جریان متناوب
- GB/T 11022-1999 مشخصات عمومی برای استانداردهای کلیدهای ولتاژ بالا و تجهیزات کنترلی
- GB/T 13540-2009 ارزیابی مقاومت لرزهای برای کلیدها و تجهیزات کنترلی ولتاژ بالا
- GB/T 20635-2006 شرایط فنی ویژه محیطی برای دستگاههای ولتاژ بالا در ارتفاعات
- DL/T 486-2000 مشخصات سکسیونرها و کلیدهای زمین ولتاژ بالا
- DL/T 593-2006 مشخصات عمومی برای کلیدها و تجهیزات کنترلی ولتاژ بالا
- دمای هوای محیطی: ℃۴۰+～℃۴۰– درجه سانتیگراد
- ارتفاع: حداکثر ۱۰۰۰ متر
- سرعت باد: حداکثر ۳۴ متر بر ثانیه
- ضخامت یخزدگی: حداکثر ۱۰ میلیمتر
- کلاس آلودگی: عایق خارجی
- شدت زلزله: تا ۹ درجه ریشتر
- محل نصب: محل نصب باید عاری از لرزش شدید، مواد قابل اشتعال یا انفجار و همچنین مواد شیمیایی خورنده باشد.
پارامترهای فنی
| مشخصات | واحد | مقدار |
|---|---|---|
| ولتاژ نامی | kV | 1100 |
| جریان مقاومتی کوتاهمدت نامی | kA | 63 |
| سطح عایق نامیمدت زمان مقاومتی کوتاهمدت نامی | S | 3 |
| جریان مقاومتی پیک نامی | kA | 170 |
| ولتاژ مقاومتی ولتاژ فرکانس قدرت نامی (مقدار مؤثر) | kV | 1100 |
| ولتاژ مقاومتی پالس رعد و برق نامی (پیک ۱.۲/50μs) | kV | 2400 |
| ولتاژ مقاومتی پالس عملیاتی نامی (پیک ۲۵۰/2500μs) | kV | 1800 |
| بار مکانیکی استاتیک ترمینال | N | طولی: ۴۰۰۰ |
| افقی: ۳۰۰۰ | ||
| عمودی: ۲۰۰۰ |
