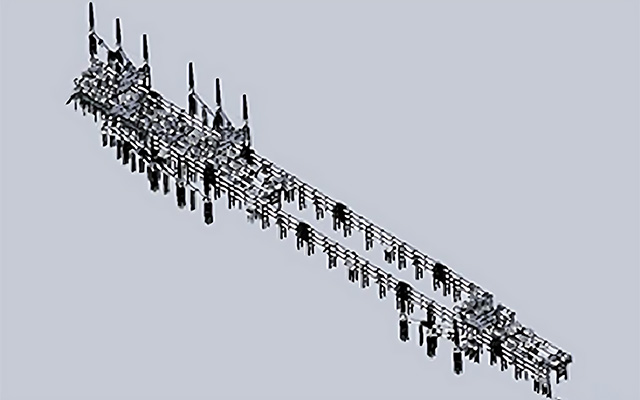

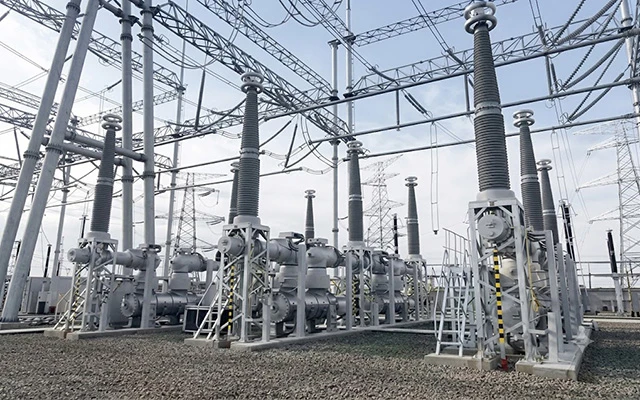

تجهیزات سری S – ۵۵۰
این تجهیزات یک سیستم GIS با سطح ولتاژ ۵۵۰ کیلوولت است. پارامترهای فنی این تجهیزات به سطح بینالمللی رسیدهاند و در سیستم قدرت ۵۵۰ کیلوولت استفاده شده و قابلیتهای کنترل، اندازهگیری و حفاظت را فراهم میکند.
اجزای اصلی
این سیستم شامل قطعاتی مانند کلیدهای مدارشکن (Circuit Breakers)، جداکنندهها (Disconnectors)، کلیدهای زمین (Earthing Switches)، کلیدهای زمین سریع، ترانسفورماتورهای جریان، باسبارها و بوشینگها برای ورود و خروج سیمها است. عایق خارجی بوشینگ از نوع هوا است و سایر قطعات در یک پوسته بسته قرار دارند که از گاز SF6 بهعنوان محیط خاموشکننده قوس و عایق استفاده میکند. این سیستم قابلیت تنظیم به حالتهای مختلف اتصال بر اساس نیاز کاربر را داراست.
ویژگیهای اصلی
- محفظه قوس مدارشکن با طراحی یکپارچه، ساختار ساده و منطقی و محتوای فنی بالا ارائه شده است.
- این دستگاه دارای ظرفیت قطع بالا، طول عمر الکتریکی طولانی و دوره خدماتی زیاد است.
- واحد مدارشکن بهطور مستقیم در محل نصب میشود بدون اینکه نیازی به باز کردن محفظه باشد، این امکان را فراهم میکند که گاز SF6 بهطور مستقیم وارد شود و از ورود گرد و غبار و اجسام خارجی جلوگیری گردد.
- برای این نوع مکانیزم هیدرولیک جدید تقریباً هیچ لوله خارجی وجود ندارد، که احتمال نشت روغن را کاهش میدهد.
- هنگامی که فشار روغن اعمال میشود، مکانیزم هیدرولیک بهطور خودکار توسط سوئیچ فشار کنترل شده و میتواند فشار روغن نامی را بهطور مداوم حفظ کند بدون اینکه تحت تأثیر دمای محیط قرار گیرد. در همین حال، شیر اطمینان موجود در مکانیزم میتواند از خطر فشار زیاد جلوگیری کند.
- پس از از دست دادن فشار، مکانیزم هیدرولیک دارای عملکردی است که هنگام بازسازی فشار، نقاط را بهطور آرام حرکت میدهد.
- مقاومت بسته شدن محصول میتواند بر اساس نیاز کاربر نصب یا حذف شود.
شرایط محیطی سرویس
- دمای هوای محیط: ℃40+～℃30–
- ارتفاع: ≤۱۰۰۰ متر
- سرعت باد: ≤۳۴ متر بر ثانیه (فشار ۷۰۰ پاسکال بر روی سطح سیلندر نسبی)
- ضخامت یخزدگی: ≤۱۰ میلی متر
- شدت زلزله: ≤◦9
پارامترهای فنی
| ردیف | مشخصات | واحد | مقدار | ||
|---|---|---|---|---|---|
| ۱ | ولتاژ نامی | kV | 550 | ||
| ۲ | جریان نامی | A | 6300 | ||
| ۳ | فرکانس نامی | Hz | 50 | ||
| ۴ | جریان قابل تحمل کوتاهمدت (r.m.s) | kA/S | 3 / 63 | ||
| ۵ | جریان قابل تحمل اوج | kA | 135 | ||
| ۶ | ولتاژ تحمل فرکانس توان یکدقیقهای (r.m.s) | % | ≤0.5 | ||
| ۷ | ولتاژ قابل تحمل ضربه صاعقه (اوج) | 10-6 | محفظه سوئیچینگ | محفظه دیگر | |
| ≤۱۵۰ (قبل از تحویل) | ≤۲۵۰ (قبل از تحویل) | ||||
| ۸ | اندازهگیری نویز | dB | ≤110 | ||
| ۹ | فشار گاز SF6 نامی (۲۰ درجه سانتیگراد) | MPa | محفظه مدارشکن | سایر | |
| 0.6 | 0.5 | ||||
