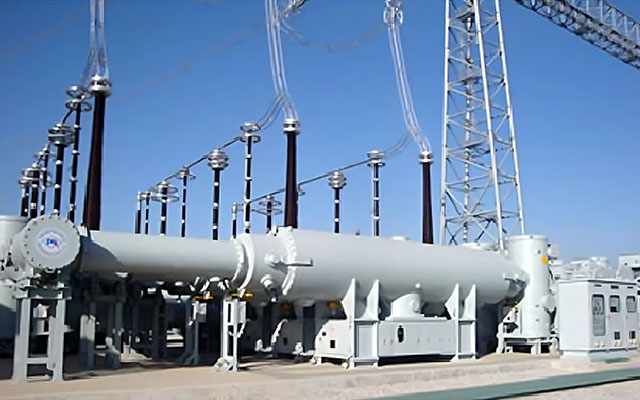

سوئیچگیرهای GIS (Gas-Insulated Switchgear) فشار قوی، نوعی سوئیچگیر با عایق گازی هستند که برای کنترل، اندازهگیری، حفاظت و قطع و وصل خطوط انتقال برق در سیستمهای قدرت طراحی شدهاند. این مدل GIS بهصورت خاص برای کنترل، اندازهگیری، حفاظت و تبدیل خطوط انتقال برق توسعه یافته است. اجزای اصلی این تجهیز شامل قطعکننده مدار (Circuit Breaker)، ترانسفورماتور جریان (Current Transformer)، جداکننده (Disconnector)، کلید ارتینگ (Earthing Switch)، شینه اصلی (Main Busbar)، بوشینگهای ورودی و خروجی (Incoming and Outgoing Line Bushing)، کابینت کنترل محلی (Local Control Cabinet) این نوع GIS با ولتاژ نامی ۱۱۰۰ کیلوولت و جریان نامی ۶۳۰۰ آمپر، در پروژههای ولتاژ فوقالعاده بالای AC بهکار گرفته شده و بهعنوان یکی از پیشرفتهترین تجهیزات در این حوزه شناخته میشود.
| مشخصات | واحد | پارامترهای نامی |
|---|---|---|
| ولتاژ نامی | kV | ۱۱۰۰ |
| جریان نامی | A | ۴۰۰۰ |
| جریان قابل تحمل کوتاهمدت نامی | Ka (3s) | ۶۳ |
| جریان اوج قابل تحمل نامی | kA | ۱۶۰ |
| ولتاژ ضربه قابل تحمل عملیاتی نامی | kA | ۱۸۰۰ |
