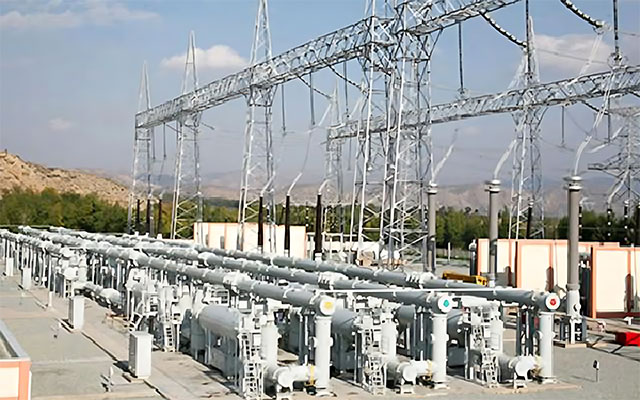

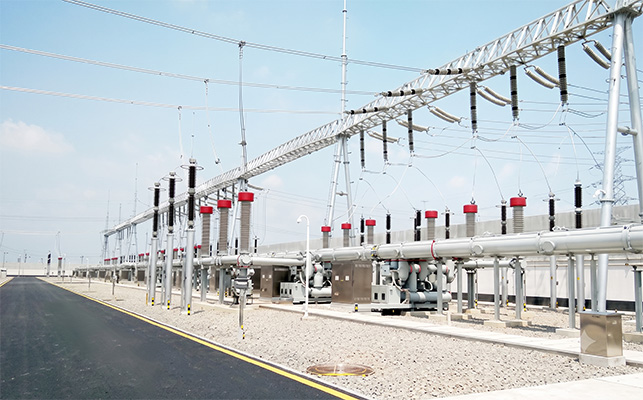

سوئیچگیر سری S – ۸۰۰ GIS
این مدل سوئیچگیر GIS جهت کنترل، اندازهگیری، حفاظت و انتقال جریان خطوط برق استفاده میشود. این تجهیز شامل اجزای متعددی از جمله قطعکننده مدار (Circuit Breaker)، ترانسفورماتور جریان (Current Transformer)، سکسیونر (Disconnector)، کلید ارت (Earthing Switch)، شینه اصلی (Main Busbar)، بوشینگ (Bushing) و برقگیر (Surge Arrester) میباشد. در این GIS مکانیزم قطعکننده مدار بهصورت ساختار دوگانه (Double-Break) طراحی شده و از مکانیزم هیدرولیکی استفاده میکند که خطرات مرتبط با نشت روغن و باز شدن کند در فشار صفر را به حداقل میرساند.
این نوع GIS با جریان نامی ۵۰۰۰ آمپر و جریان قطع اتصال کوتاه نامی ۵۰ کیلوآمپر، در پروژههای انتقال نیروی ۷۵۰ کیلوولت مورد استفاده قرار گرفته است.
ویژگیهای اصلی
- تمامی خطوط لوله هیدرولیکی در داخل دستگاه تعبیه شدهاند تا از نشت جلوگیری شود که بهعنوان یک نوآوری در داخل کشور شناخته میشود.
- عملکرد بالای عبور جریان با جریان نامی ۵۰۰۰ آمپر.
- سطح عایقی فوقالعاده که مطابق با استانداردهای بالای DL/T593-۲۰۰۶ میباشد.
- دوام مکانیکی و قابلیت اطمینان بالا.
پارامترهای فنی
| مشخصات | واحد | مقدار | |
|---|---|---|---|
| ولتاژ نامی | kV | 800 | |
| جریان نامی | A | 5000 | |
| فرکانس نامی | Hz | 60 / 50 | |
| جریان قابل تحمل کوتاهمدت (r.m.s) | kA | 50 | |
| جریان قابل تحمل اوج | kA | 125 | |
| ولتاژ تحمل فرکانس توان یکدقیقهای (r.m.s) | به زمین و بین قطبها | kV | 960 |
| فاصله جداسازی | kV | 1270 | |
| ولتاژ قابل تحمل ضربه صاعقه (اوج) | به زمین و بین قطبها | kV | 2100 |
| فاصله جداسازی | kV | (460)+2100 | |
| فشار گاز SF6 نامی (۲۰ درجه سانتیگراد) | محفظه کلید مدارشکن | MPa | 0.6 |
| سایر موارد | MPa | 0.5 | |
| نشت گاز SF6 سالانه | % | 0.5≥ | |
