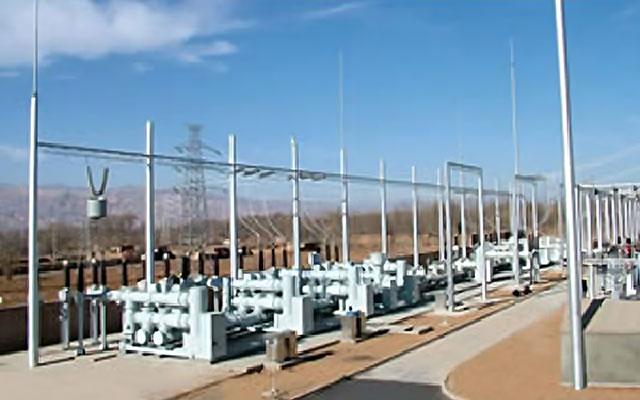

سوئیچگیر سری S – 72.5/126/145 GIS
سوئیچگیرهای GIS (Gas-Insulated Switchgear) فشار قوی، یک نوع سوئیچگیر عایق گازی است که برای کنترل، اندازهگیری، حفاظت و قطع و وصل خطوط انتقال برق در سیستمهای قدرت طراحی شده است. این مدل GIS به عنوان سوئیچگیر فشار قوی سهفاز AC عمل کرده و شامل تجهیزات اصلی پست برق از جمله قطعکننده مدار (Circuit Breaker)، دژنکتور (Disconnector)، کلید ارت (Earthing Switch)، ترانسفورماتور ولتاژ (Voltage Transformer)، ترانسفورماتور جریان (Current Transformer) و برقگیر (Surge Arrester) میباشد. تمامی این اجزا به صورت سهفاز در یک محفظه کاملاً عایق قرار دارند. در این مدل، دژنکتور و کلید ارت به صورت ترکیبی در یک کلید سهحالته به نام DS/ES طراحی شدهاند که به بهینهسازی ساختار تجهیزات و فشردگی آنها کمک میکند.
ویژگیهای اصلی
- این سری از سوئیچگیرها با دژنکتور و کلید ارت از نوع سهحالته DS/ES مجهز شده است که از مزایای آن میتوان به فشردگی، پیکربندی انعطافپذیر، قفل مکانیکی فیزیکی و قابلیت اطمینان بالا اشاره کرد.
- مکانیزم این تجهیزات بدون استفاده از روغن و گاز طراحی شده و دارای ساختار ساده، نگهداری آسان و عملکرد مطمئن است.
- محفظه سوئیچگیر از آلیاژ آلومینیوم ساخته شده است که ضمن کاهش وزن، افزایش دما را پایین نگهداشته و مقاومت بالایی در برابر خوردگی فراهم میکند.
- سیستمهای دوگانه آببندی برای تضمین قابلیت اطمینان بالا در نفوذپذیری گاز طراحی شدهاند و نرخ نشت گاز سالانه این تجهیزات کمتر از ۰٫۵ درصد است.
- این سری از سوئیچگیرها دارای عملکردهای برجسته در عایقبندی، هدایت و انتقال جریان هستند و به عنوان گزینهای مناسب برای سیستمهای قدرت شناخته میشوند.
پارامترهای فنی
| مشخصات | واحد | مقدار | |||
|---|---|---|---|---|---|
| ولتاژ نامی | kV | ۷۲.۵ | ۱۲۶ | ۱۴۵ | |
| جریان نامی | A | ۳۱۵۰ / ۲۰۰۰ | |||
| فرکانس نامی | Hz | ۶۰ / ۵۰ | |||
| جریان قابل تحمل کوتاهمدت نامی (r.m.s) | kA | ۴۰ | |||
| جریان قابل تحمل اوج نامی | kA | ۱۰۴ / ۱۰۰ | |||
| ولتاژ تحمل فرکانس توان یکدقیقهای (r.m.s) | به زمین و بین فازها | kV | ۱۴۰ | ۲۳۰ | ۲۷۵ |
| بر فاصله عایقی | kV | ۱۶۰ | ۲۶۵ | ۳۱۵ | |
| ولتاژ قابل تحمل ضربه صاعقه (اوج) | به زمین و بین فازها | kV | ۳۲۵ | ۵۵۰ | ۶۵۰ |
| بر فاصله عایقی | kV | ۳۷۵ | ۶۳۰ | ۷۵۰ | |
| فشار گاز SF6 نامی (۲۰ درجه سانتیگراد) | محفظه کلید | MPa | ۰.۵ | ||
| سایر موارد | MPa | ۰.۴ | |||
| نشت گاز SF6 سالانه | % | ≤۰.۵ | |||
